PRO Plus 系列 / TCMQ 6400質量流量計
TRICOR PRO Plus TCMQ 6400科氏力質量流量計的質量流量為6400 kg/hr (235 lb/min)或970bbl/天，標稱管道尺寸為DN15(1/2”)。該儀表的精度為0.1%，能承受高達100 bar(1450 psi)的壓力。該儀表緊湊的結構允許安裝在狹小的空間內。數字信號處理變送器提供了一個現代化的人機界面，日志記錄功能和診斷功能。
產品特點：
劑量快，反應時間短(Z大10 ms)
高劑量準確性
所有輸出的刷新率為100 Hz
適用于泵的監控，快速控制電路
安裝長度短
適合大多數系統配置
高零點穩定性，無漂移
精確度與長期穩定性相結合技術參數：
| 流量范圍 | |
| 質量流量(***大值) | 6400 kg/h, 235 lb/min |
| 體積流量(***大值) | 6400 l/h, 28 gpm, 970 bbl/d (US) |
| 壓力 | |
| 壓力額定值 | ***大到 100 bar, 1450 psi |
| 精度(液體)¹ | |
| 基本精度(質量流量) | 流量范圍的±0.1 % |
| 質量流量重復性 | 流量范圍的±0.05 % |
| 基本精度(體積流量) | 流量范圍的±0.5 % (可選: ***高到 ±0.1%) |
| 體積流量重復性 | 流量范圍的±0.05 % |
| 零點穩定性 | 全量程的±0.003 % |
| 精度（氣體） | |
| 基本精度(質量流量) | 流量范圍的±0.35 % |
| 質量流量重復性 | 流量范圍的±0.05 % |
| 密度 | |
| 密度范圍 | ***大到 5000 kg/m³, 5.0 g/cm³ |
| 密度精度 | ±5.0 kg/m³ (可選: ±0.5 kg/m³) |
| [±0.005 g/cm³ (可選: ±0.0005 g/m³)] | |
| 密度重復性 | ±0.25 kg/m³, ±0.00025 g/cm³ |
| 白利糖度(Brix) | 0.1° Brix (1000/m³) |
| 溫度 | |
| 介質溫度范圍 | -60 °C … +200 °C (- 76 °F … +392 °F) |
| 溫度精度 | ±0.5°C ±0.25 % of reading [±0.9°F ± 0.25% of reading] |
| 材料(接液部件) | |
| 傳感器 | 1.4404/AISI 316L |
| 測量管 | 1.4301/AISI 304L |
| 外殼 | 1.4404/AISI 316L |
| 分流器 | 1.4404/AISI 316L |
| 防爆認證² | |
| ATEX | Zone 1: Group IIC, T3…T6 |
| Zone 21: Group IIIC, T3…T6 | |
| IECEx | Zone 1: Group IIC, T3…T6 |
| Zone 21: Group IIIC, T3…T6 | |
| cCSAus | Class I, II, III, Division I: Groups A, B, C, D, E, F, G |
| Class I, Zone 1, Zone 21 IIIC, Zone 20 IIIC | |
| EAC (TR-CU) | Zone 1: Group IIC, T3…T6 |
| Zone 21: Group IIIC, T3…T6 | |
| 3A 認證 | |
| 28–6 | 3-A Sanitary Standard for Flow Meters |
¹ 標稱的流量精度結合了重復性、線性和遲滯。
² 待定發布。

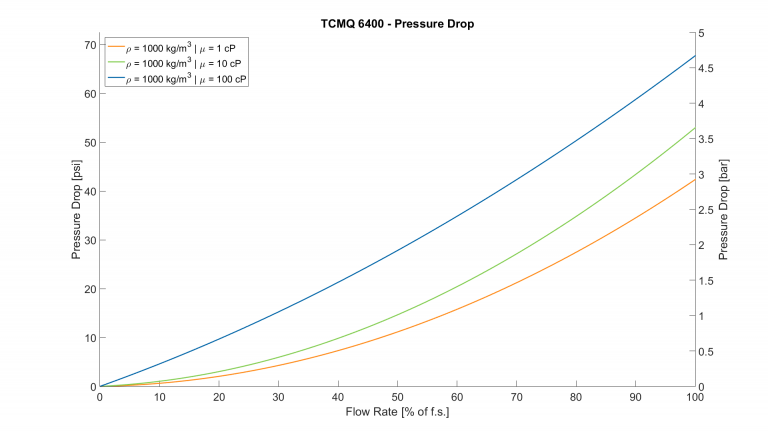

壓降：
精度曲線：

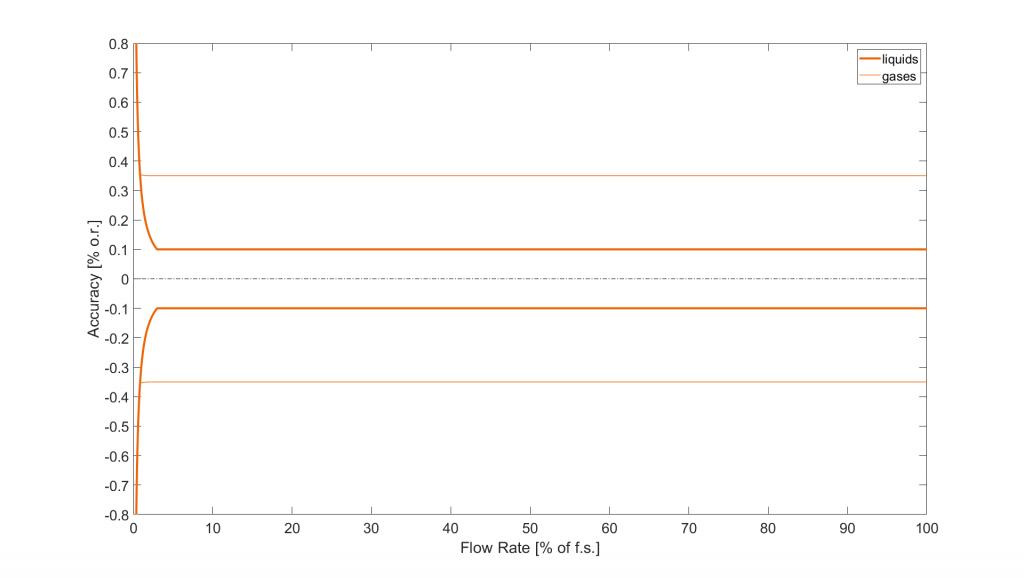

精度曲線–質量流量

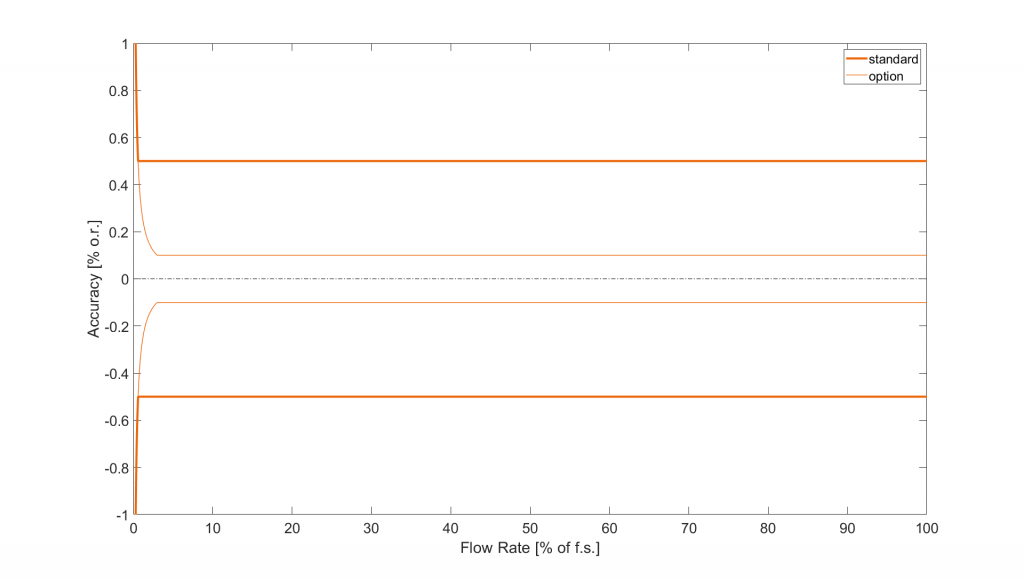

精度曲線–體積流量
