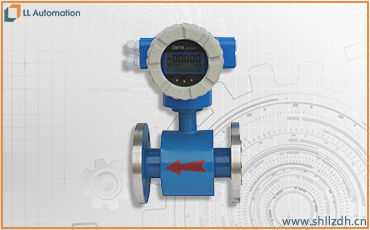

LL-LD智能電磁流量計
一、智能電磁流量計概述
LL-LD智能電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。較廣應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
LL-LD智能電磁流量計結構和系統組成：
LL-LD智能電磁流量計：由電磁流量變送器和智能型轉換器組成。對于基型產品，輸出標準信號與顯示儀表組成流量計，或?qū)⑤敵鲂盘査腿胗嬎銠C、記錄儀、調節儀等，實現不同功能；對于現場顯示型產品，在基型產品上增加流量瞬時量、流量累積量的LCD顯示，實現就地現場指示，信號遠傳。
二、智能電磁流量計特點
1、可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低；
2、采用16位嵌入式微處理器，運算速度快，精度高；
3、全數字量處理，抗干擾能力強，精度高，流量測量范圍度可達150:1；
4、EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好；
5、全漢字菜單操作，使用方便，操作簡單，易學易懂；
6、高清晰度背光LCD顯示；
7、具有雙向流量測量、雙向總量累計功能，電流、頻率具備雙向輸出功能；
8、內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量；
9、具有RS485或RS232數字通訊信號輸出
10、具有電導率測量功能，可判別傳感器是否空管；
11、恒流勵磁電流范圍大，可與不同公司、不同類型的電磁流量傳感器配套使用；
12、具有自檢與自診斷功能；
13、采用SMD器件和表面安裝（SMT）設計，電路可靠性高；
14、儀表內部設計有不掉電時鐘，可記錄16次掉電時間。
三、LL-LD智能電磁流量計主要技術數據
介質電導率：＞5us/cm
電流輸出：4～20mA DC，負載電阻(0～750Ω)
脈沖輸出/頻率輸出
報警輸出上限報警輸出
LCD顯示：％，瞬時，累計顯示
規格：10～1000mm
襯里：氯丁橡膠，聚四氟乙烯，聚氨酯橡膠
電壓：AC85~250 45~63Hz；DC 16V~36V
介質溫度：T1≤120℃，T2≤180℃
工作壓力：≤2.5MPa
環境溫度：–10～+55℃
公稱通徑：DN6-3000mm
公稱壓力：0.6、1.0、1.6、4.0MPa(高壓可根據用戶要求加工)
精度：±0.2%±0.5%(示值誤差)
測量范圍(流量):0-1m/s至0-10m/s
介質溫度：分體型-10℃～+80℃（PTFE和F46襯里-40℃～+180℃）一體型-10℃～+80℃
環境溫度：-25℃～+60℃
環境濕度：5～100%RH（相對濕度）
介質電導率：大于20μS/cm
安裝：一體型、分體型
外殼防護等級：傳感器IP65、IP68可選（IP65：塵密、防噴水型，就可以允許水龍頭從任何方向?qū)x表噴水；IP68：塵密、潛水型，能長期在水中工作）
轉換器IP65
電極結構：三電極結構、刮刀電極結構
被測介質高溫度：氯丁橡膠襯里高80℃，聚氨脂襯里高80℃，聚四氟乙烯襯里高180℃，耐高溫橡膠襯里高120℃
傳感器輸出信號：0-0.2mVp-p至0-2mVp-p
電極材料：不銹鋼OCrl8Nil2Mo2Ti、哈氏合金B(yǎng)、C、鈦Ti、鉭（Ta）、不銹鋼涂覆碳化鎢
防爆標志：ExmⅡT4，ExmdⅡBT4
